In Präzisionsfertigungsbereichen wie Lithium-Ionen-Batterieseparatoren und hochwertigen optischen Folien ist die Maßgenauigkeit vonABS-Kernrohrebestimmt direkt die Ausbeute und die Geräteauslastung der Produktionslinie.
Jeder Aspekt eines konformen ABS-Kernrohrs – vom Innendurchmesser und der Wandstärke bis hin zur Länge und Geradheit – muss strengen Tests unterzogen werden. Heute führt Sie JSHKCORES in das Qualitätskontrolllabor, um zu sehen, wie ein hochpräzises ABS-Kernrohr gemäß Spezifikation „gemessen“ wird.

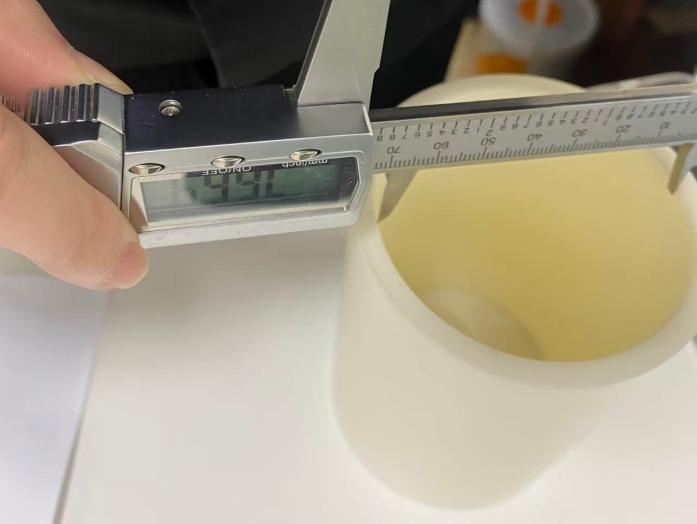

Messung des Innendurchmessers von ABS-Kernrohren: präzise Anpassung an luftdehnbare Dorne
Der Innendurchmesser ist das entscheidende Maß für die Passung zwischen dem ABS-Kernrohr und dem luftexpandierbaren Dorn des Geräts. Typischerweise wird beim Messen eine Innenmessschraube oder ein hochpräziser Messschieber verwendet. Der Bediener muss die Messbacken in das Rohr einführen und mehrere Querschnitte an der Rohröffnung und in der Mitte des Rohrkörpers auswählen. An jedem Querschnitt müssen mindestens zwei Messungen in zueinander senkrechten Richtungen vorgenommen und der arithmetische Mittelwert berechnet werden. Für spezielle Membranrohrkerne, die eine extrem hohe Präzision erfordern, werden auch glatte Grenzlehren (Gut- und Schlechtlehren) für eine schnelle Prüfung verwendet, um sicherzustellen, dass die Toleranz des Innendurchmessers streng innerhalb des Standardbereichs liegt und dadurch Lockerheit oder Verklemmen verhindert wird, wenn das Rohr an der Maschine montiert wird.

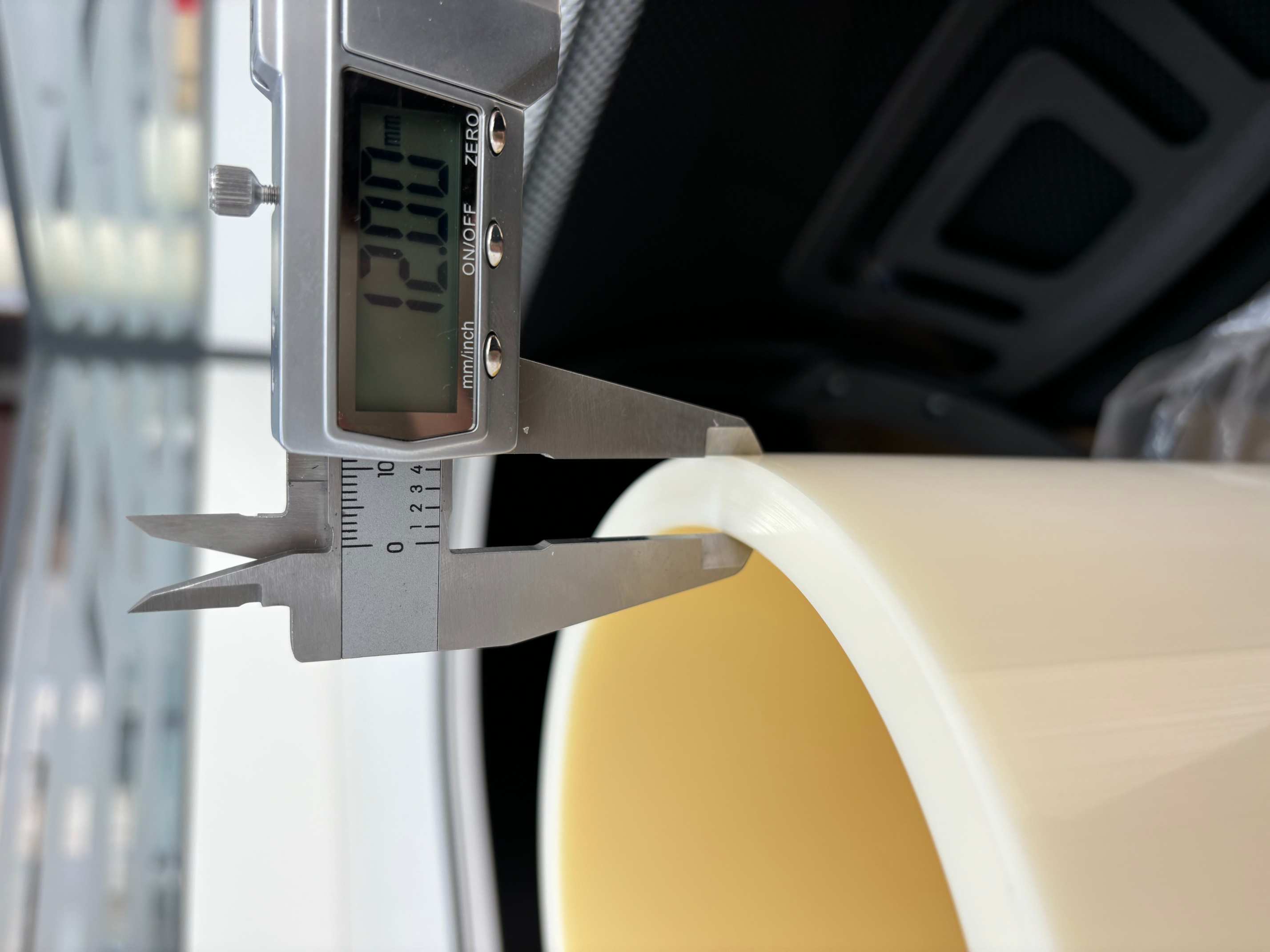

Messung der Wandstärke von ABS-Kernrohren: Kraft gleichmäßig anwenden; Nehmen Sie mehrere Messungen vor
Die Gleichmäßigkeit der Wandstärke wirkt sich direkt auf das Spannungsgleichgewicht der Rohrwendel im Hochgeschwindigkeitsbetrieb aus. Die Messungen werden durchgeführt, indem ein Mikrometer direkt auf den Querschnitt der Rohrwand geklemmt wird. Mindestens sechs bis acht Messpunkte müssen gleichmäßig um den Rohrumfang verteilt und unter Vermeidung der Gusslinie ausgewählt werden. Die Maximal- und Minimalwerte werden aufgezeichnet und der Durchschnitt berechnet, um sicherzustellen, dass Wanddickenabweichungen innerhalb von ±0,2 mm bleiben.
Längenmessung von ABS-Rohrspiralen: Perfekte Ausrichtung auf den Millimeter genau
Die Längenmessung mag einfach erscheinen, lässt aber keinen Raum für Nachlässigkeiten. Platzieren Sie die ABS-Rohrspirale natürlich und gerade auf einer ebenen Fläche und messen Sie mit einem kalibrierten Stahlbandmaß den Abstand zwischen den äußersten Enden entlang der Rohrachse. Achten Sie beim Messen darauf, dass Ihre Sichtlinie senkrecht zur Skala ist und dass die Genauigkeit auf den Millimeter genau ist. Dehnen oder komprimieren Sie das Rohr nicht künstlich, um sicherzustellen, dass jedes Kernrohr perfekt mit der Ausrüstung der Produktionslinie übereinstimmt. Typischerweise liegt die Längentoleranz für ein 6-Zoll-ABS-Kernrohr bei ±0,2 mm.
Messung der Geradheit und Rundheit von ABS-Kernrohren
Unter Hochgeschwindigkeitswickelbedingungen von mehreren hundert Metern pro Minute sind die Geradheit und Rundheit (Elliptizität) von ABS-Kernrohren wichtige Indikatoren zur Vermeidung von Faltenbildung und Bruch der Membran. Um die Geradheit zu messen, legen Sie das Kernrohr auf einen V-Block und bewegen Sie eine Messuhr entlang der axialen Richtung des Rohrs, um die Differenz zwischen dem höchsten und dem niedrigsten Messwert abzulesen. Um die Rundheit zu messen, werden mehrere Messpunkte gleichmäßig am Umfang des gleichen Querschnitts verteilt und die Differenz zwischen dem maximalen und minimalen Außendurchmesser berechnet. Führende Unternehmen der Branche haben Standards festgelegt, die die äußere kreisförmige Elliptizität von 6-Zoll-Rohren streng auf 0,3 mm genau kontrollieren, wobei die Geradheit 0,15 mm/m erreicht, wodurch Radialschlag und axiale Fehlausrichtung an der Quelle unterdrückt werden.
Es ist zu beachten, dass die Abmessungen von ABS als Thermoplast von der Umgebungstemperatur beeinflusst werden. Daher müssen die Proben vor allen Präzisionsmessungen einer gründlichen Konditionierung in einer Standardlaborumgebung (Temperatur 23 °C ± 2 °C, relative Luftfeuchtigkeit 50 % ± 10 %) unterzogen werden, um Fehler durch thermische Ausdehnung und Kontraktion zu beseitigen und so die Genauigkeit und Zuverlässigkeit der Testdaten sicherzustellen.
Vom Eingang der Rohstoffe bis zum Versand der fertigen ProdukteABS-Kernrohrwird bei JSHKCORES einer Reihe strenger Maßprüfungen unterzogen. Es ist genau dieses unerschütterliche Bekenntnis zu Toleranzen im Mikrometerbereich vonJiangsu Hongkai Plastic Technology Co., Ltd.Dies bietet die zuverlässigste Sicherheit für die Hochgeschwindigkeitsproduktionslinien der nachgelagerten Kunden.
