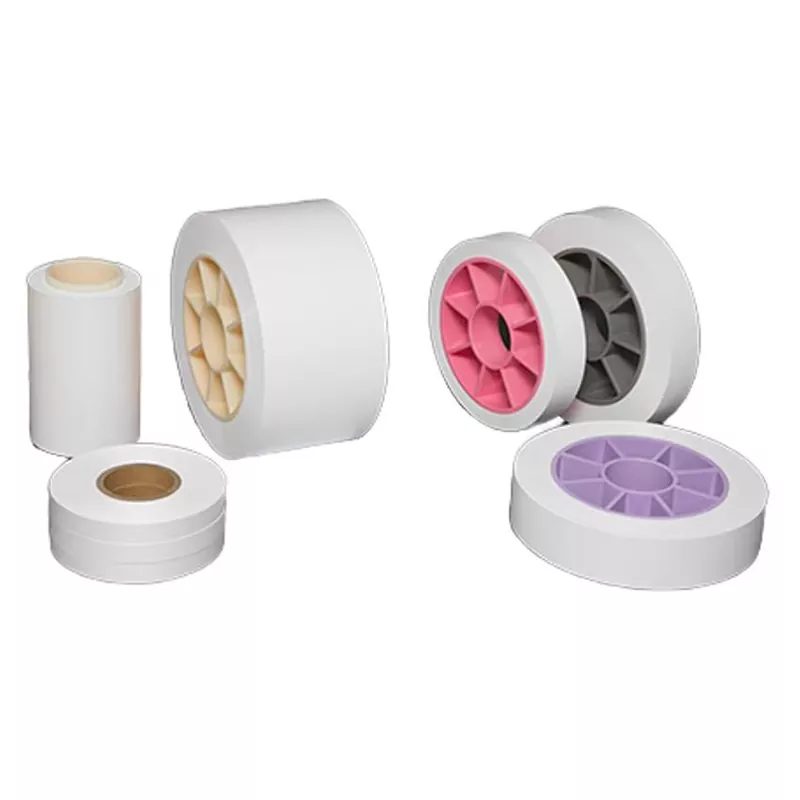

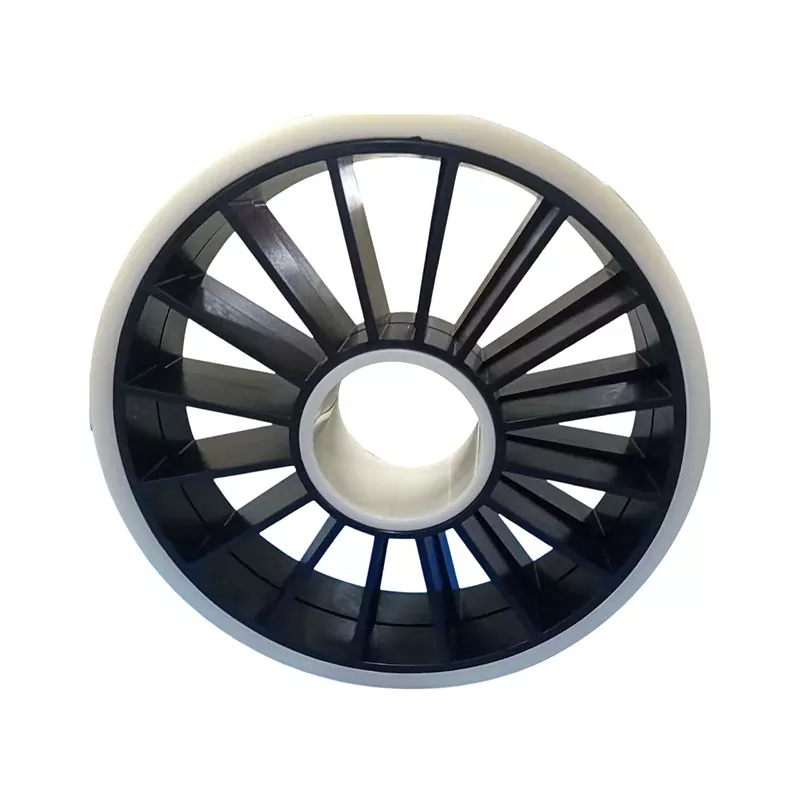

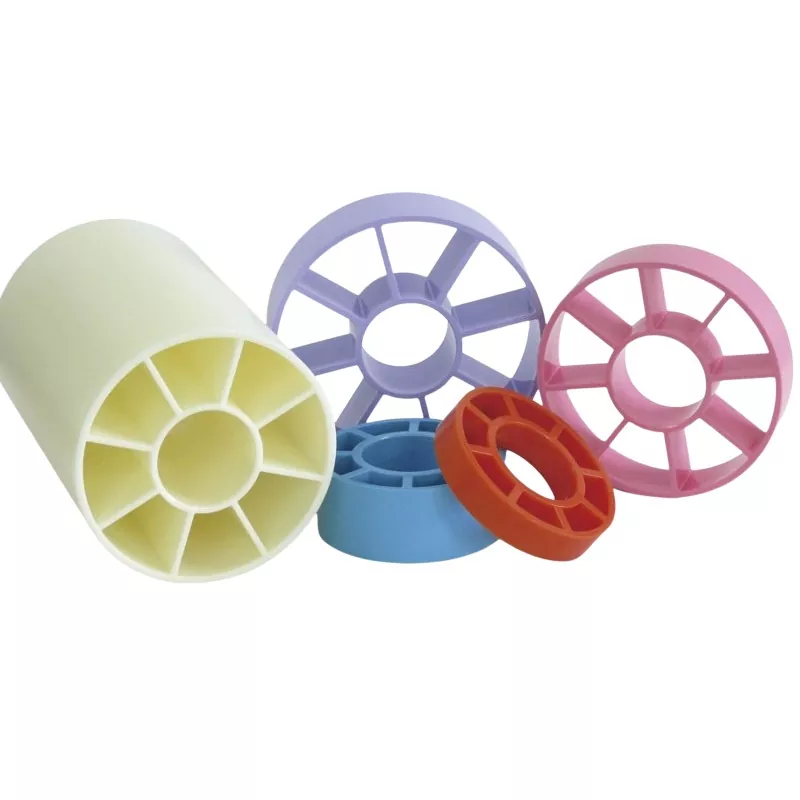

ID 3 Zoll AD 10 Zoll Doppelschichtige ABS-Spule

Die nach SGS- und RoHS-Umweltstandards zertifizierte China ID 3 Zoll OD 10 Zoll doppellagige ABS-Spule verbessert die Konsistenz des Batterieinnenwiderstands und verlängert die Lebensdauer. Es wird bereits in Massenproduktion für Leistungsbatterien und Energiespeicheranwendungen hergestellt und ist die vertrauenswürdige Wahl für die zehn weltweit führenden Batteriehersteller.

Die Innen-Drei-Außen-Zehn-ABS-Kernrolle verfügt über eine ausgeklügelte Struktur, die genau auf einen Innendurchmesser von 3 Zoll (ca. 76,2 mm) und einen Außendurchmesser von 10 Zoll (ca. 254 mm) abgestimmt ist. Der Innendurchmesser dient als Wicklungsstützstruktur, wobei die Maßtoleranz streng auf ±0,05 mm beschränkt ist. Diese Präzision sorgt für eine gleichmäßige Spannung beim Aufwickeln des Lithium-Batterieseparators und verhindert so effektiv Falten oder Brüche. Der vergrößerte Außendurchmesser erhöht die Belastbarkeit erheblich – insbesondere bei Energiespeicheranwendungen, bei denen jede Vergrößerung des Außendurchmessers um 1 Zoll die Länge des Einzelrollenseparators um etwa 15 % erhöht. Die Wandstärke wurde ebenfalls auf 5–7 mm optimiert, was einer Reduzierung um 1 mm gegenüber herkömmlichen Designs entspricht.

Die Finite-Elemente-Analyse bestätigt, dass die dynamische Verformung unter ultrahohen Wickelbedingungen von 2,5 m/s unter 0,03 mm bleibt – eine Reduzierung um 40 % im Vergleich zu Standardkonstruktionen – und so effektiv einen konstanten Innenwiderstand der Batterie aufrechterhält. Darüber hinaus wurde unter Berücksichtigung der Schrumpfeigenschaften von ABS-Material die Vorkompensation der Formabmessungen auf 0,6 % optimiert, was einer Steigerung von 0,1 % gegenüber herkömmlichen Werten entspricht. Durch diese Einstellung wird Materialschrumpfungsstress effektiv entgegengewirkt und die Maßhaltigkeit des Produkts gewährleistet.

Was die Materialeigenschaften und den Prozess anbelangt, verwendet die Wickelkernwelle aus ABS mit Innen-Drei-Außen-Zehn ein zu 15 % glasfaserverstärktes ABS-Substrat. Dieses Material weist eine breite Temperaturbeständigkeit von -40 °C bis 120 °C auf und passt perfekt zu Hochtemperatur-Härtungsprozessen von Polymerbatterien wie der 90 °C-Umgebung bei Heißpressvorgängen.

Darüber hinaus sorgt die extrem niedrige Schrumpfrate von 0,25 % für eine Dimensionsstabilität von 10 Jahren und verdoppelt so die Lebensdauer im Vergleich zu Standard-ABS. Für die Oberflächenbehandlung wird die Oberflächenrauheit der Kernwelle auf Ra ≤ 0,3 μm optimiert – eine Verbesserung um 60 % gegenüber Industriestandards. Diese Verbesserung reduziert den Reibungskoeffizienten des Separators deutlich auf unter 0,1 und reduziert die Erzeugung statischer Elektrizität um 50 %, wodurch das Anhaften von Verunreinigungen und Oberflächenkratzer an der Quelle verhindert werden.

In der modifizierten Formulierung wird durch die Zugabe von 0,5 % eines nanoskaligen gehinderten Amin-Lichtstabilisators (HALS) nach 500 Stunden UV-beschleunigtem Alterungstest ein Farbunterschied ΔE<1,5 erreicht, was die Vergilbungsbeständigkeit im Vergleich zu herkömmlichen Formulierungen um 40 % erhöht. Durch den Einsatz der synergistischen Flammschutztechnologie Brom-Antimon (Decametribromdiphenylethan + Antimontrioxid-Mischung) wurden die Flammschutznormen UL94 V-0 erreicht, wobei die Glühdraht-Zündtemperatur auf 850 °C erhöht wurde, wodurch die Sicherheitsanforderungen für Batteriepakete neuer Energiefahrzeuge erfüllt wurden. Durch die Zugabe von 5 % Nano-PTFE behält das Material nach 72-stündigem Eintauchen in 60 °C warmen Elektrolyten eine Festigkeit von 95 % bei, was einer Verbesserung von 25 % gegenüber Standardformulierungen entspricht.

Bei der Herstellung der doppelschichtigen ABS-Spule mit einem Innendurchmesser von 3 Zoll und einem Außendurchmesser von 10 Zoll wird ein intelligentes Fünf-Zonen-Temperaturkontrollsystem für das Extrusionsformen eingesetzt. Die Temperaturen in den Zuführ-, Plastifizierungs-, Homogenisierungs-, Dosier- und Düsenbereichen werden präzise auf 145–160 °C, 160–175 °C, 170–185 °C, 175–180 °C bzw. 180–185 °C reguliert. In Kombination mit einer Barriereschnecke mit hohem Verdichtungsverhältnis von 3,5:1 und einem Doppelvakuum-Entgasungssystem kontrolliert dieser Prozess den Materialfeuchtigkeitsgehalt unter 0,02 % und reduziert die Blasendefektrate auf den Wert von 0,1 ppm.

Für die Formgebung sorgen eine spiralförmige Umlenker-Shuttle-Struktur und ein 180-195 °C-Gradientenheizsystem in Kombination mit einer Wasserbadkühlung bei konstanter Temperatur bei 25 °C für eine orientierte Ausrichtung der Molekülketten und verbessern so die Schlagfestigkeit des Produkts. Für die Qualitätsprüfung sorgen ein Online-Laser-Durchmessermesssystem (±0,01 mm Genauigkeit) und ein dynamischer Spannungsanalysator (10 s Verformung <0,08 mm unter 50 N Last) für eine 100 %ige Prüfabdeckung und garantieren einen CPK-Wert ≥1,67. Bei der Anwendungsleistung zeichnet sich der 3-Innen-10-Außen-ABS-Kernschaft aus: Sein hochpräzises 3-Zoll-Innendurchmesserdesign reduziert die Widerstandsschwankung der quadratischen Batterie mit Aluminiumgehäuse auf ±12 %, wobei jede Präzisionsverbesserung um 0,05 mm die Konsistenz um 2,5 % erhöht. Die ultraglatte Oberflächenbehandlung erhöht die Kapazitätserhaltung nach 1000 Zyklen auf 92 % – eine Steigerung von 6 % gegenüber herkömmlichen Designs.

Bei Energiespeicheranwendungen behält die modifizierte ABS-Formulierung nach 72-stündigem Eintauchen in 60 °C warmen Elektrolyten eine Festigkeitserhaltung von 95 % bei und erfüllt so langfristige Betriebsanforderungen. Gleichzeitig reduziert die mikrozelluläre Schaumtechnologie die Dichte auf 0,75 g/cm³ und erreicht so eine Gewichtsreduzierung von 28 % im Vergleich zu festen Strukturen. Unter Beibehaltung der Biegefestigkeit von ≥120 MPa senkt diese Innovation die Versandkosten pro Einheit um 18 %.
